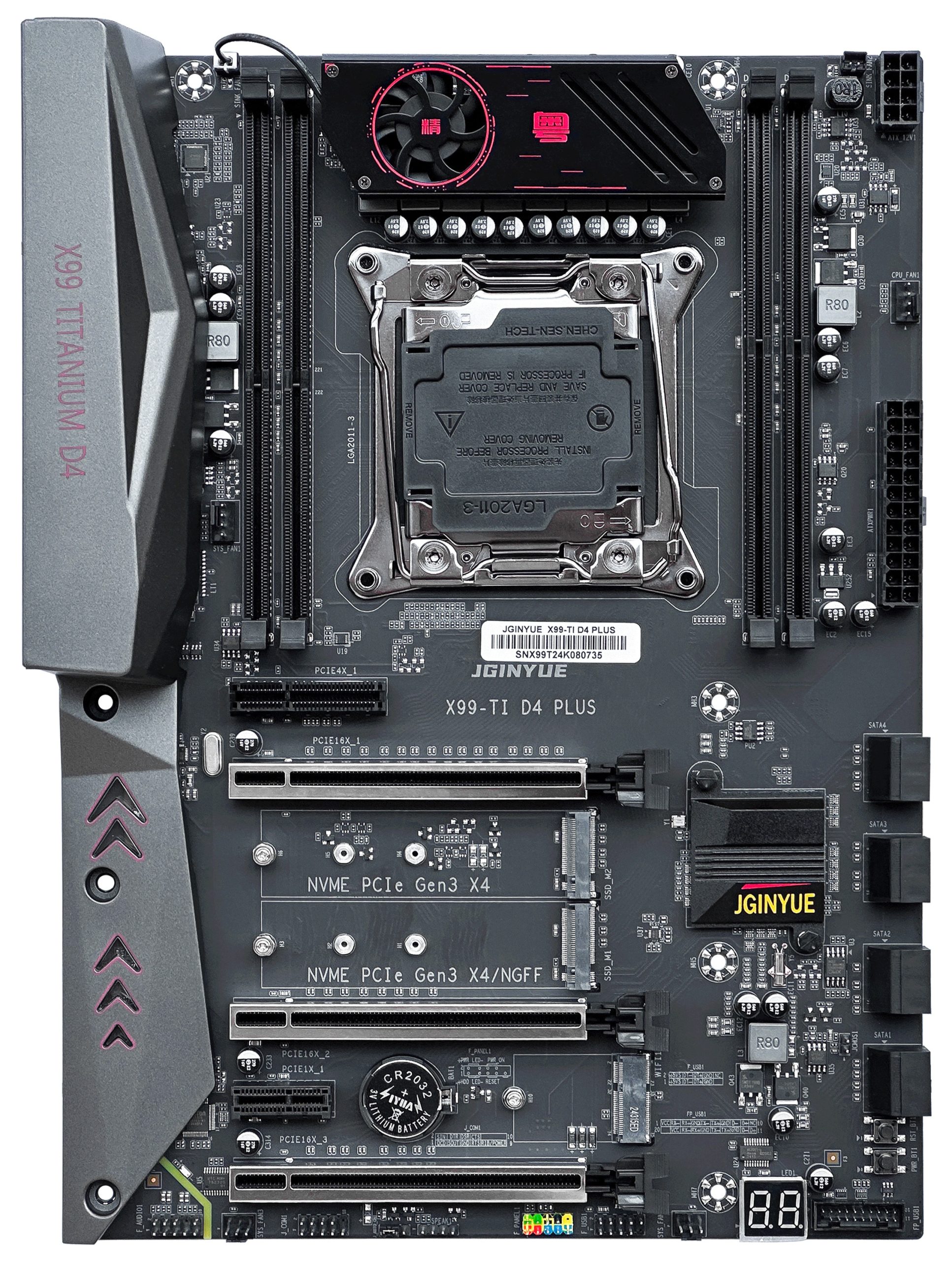

La JGINYUE X99-TI D4 PLUS es un modelo casi de gama alta para el socket 2011-3 que apareció por primera vez en el mercado en 2024.
La placa es la sucesora de la X99-Titanium D4, un modelo sólido en su momento que ya fue descontinuado. Lamentablemente, la versión actualizada trae tanto mejoras notables como algunos defectos evidentes.
Especificaciones
| Model | JGINYUE X99-TI D4 PLUS |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | C612 |
| Supported Processors | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| VRM Configuration | 4 phase (8 virtual via doublers) Total MOSFETs: 24 (8 high-side + 16 low-side) |
| Supported Memory | 4 x DDR4 DIMM (quad-channel) with ECC and non-ECC support Maximum capacity: 128 GB |
| Sleep Mode Support | No |
| Expansion Slots | 1 x PCIe x16 (Gen 3.0) 2 x PCIe x8 (Gen 3.0, full‑length) 1 x PCIe x4 (Gen 2.0) 1 x PCIe x1 (Gen 2.0) |
| Storage | 8 x SATA 3.0 1 x M.2 (NVME, Gen 3.0 x4) 1 x M.2 (NVME/NGFF, Gen 3.0 x4) |
| Fan Connectors | 1 x CPU cooler (4pin) 1 x Case fan (4pin) 2 x Case fan (3pin) 2 x VRM fan (2pin) |

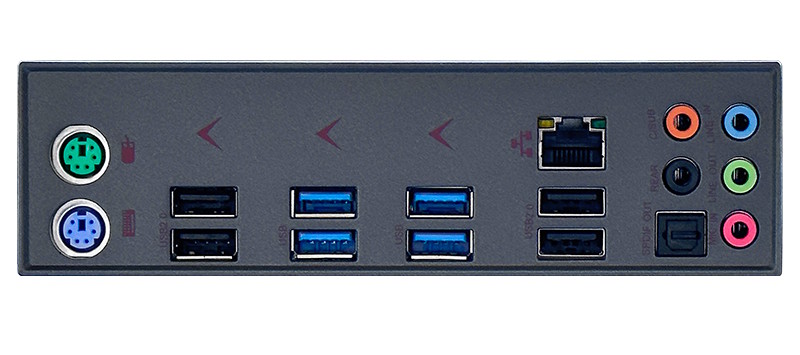

| PS/2 Ports | 2 (mouse + keyboard) |
| USB 3.0 Ports | 2 (+ front panel support) |
| USB 2.0 Ports | 4 (+ front panel support) |
| Network | Gigabit LAN (RTL8111 \ RTL8168) |
| Audio | 7.1 channel (ALC897) |
| Extra | M.2 Wi-Fi port Post code display COM port Power and Reset buttons |
| Bios Chip | XM25QH128 |
| JLPC1 header | No |
| TPM 2.0 header | No |
| Form Factor & Dimensions | ATX 300 x 216 mm |
| Approximate Price |

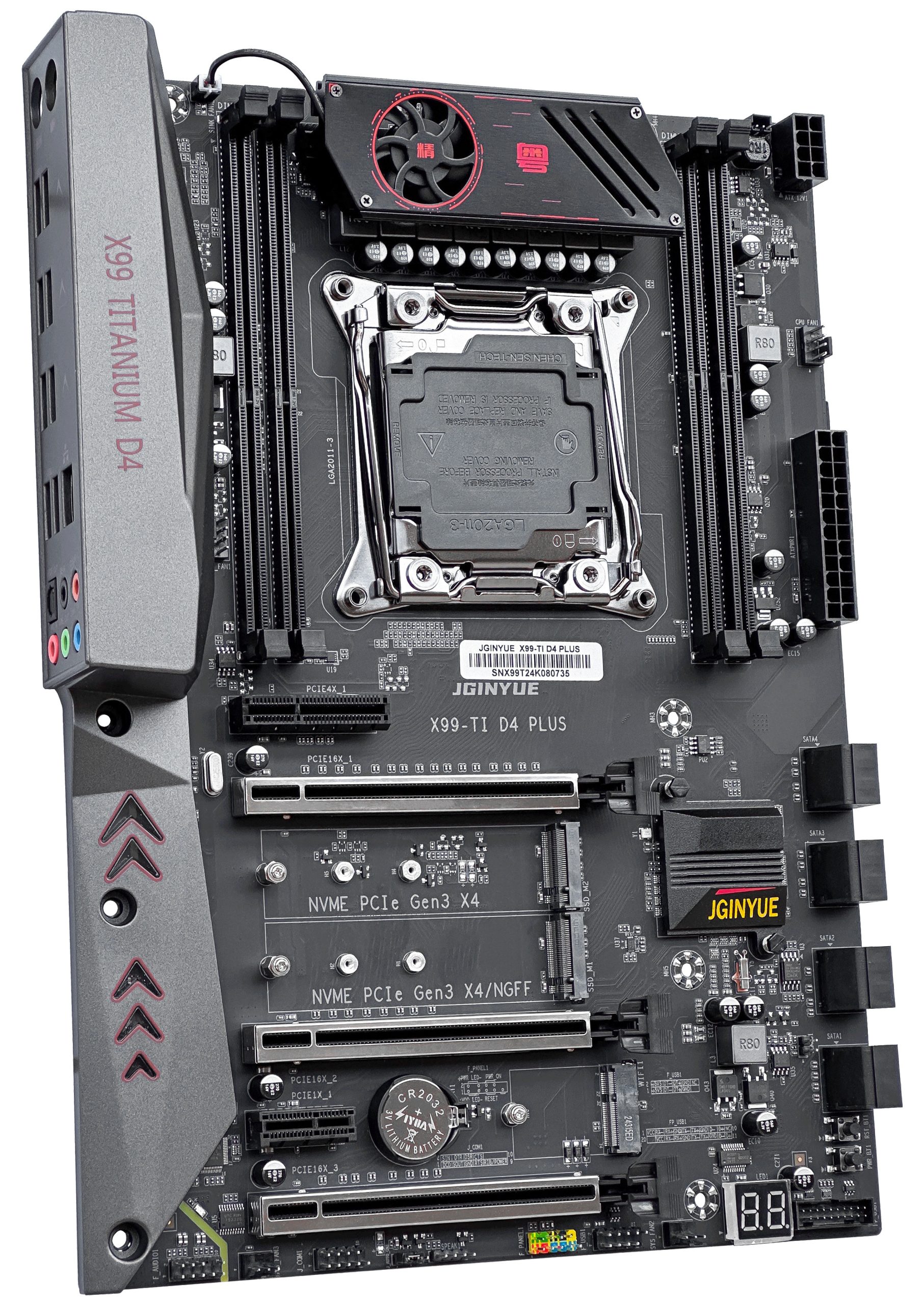

La X99-TI D4 PLUS tiene todos los sellos distintivos de una placa china de gama alta: I/O shield de plástico integrado, ranuras PCIe reforzadas con metal, refrigeración activa del VRM, pantalla de código POST y botones de encendido/reinicio.
La placa está construida alrededor del chipset C612, de nivel servidor, y claramente no le faltan puertos. El subsistema de almacenamiento incluye un total de 8 puertos SATA III (5 SATA + 3 sSATA) y dos ranuras M.2: una dedicada exclusivamente a unidades NVMe, y la otra capaz de trabajar tanto con módulos NVMe como NGFF (SATA).
Uno de sus puntos fuertes es el sistema de entrega de energía, capaz de manejar los CPU más potentes disponibles para este socket. Cuenta con 8 fases virtuales, cada una respaldada por 3 MOSFET: un SM4377NSKP (50A/7mΩ) en el high-side y dos SM4522NHKP (110A/2.65mΩ) en el low-side. La entrega de energía está gestionada por un controlador PWM uP1649Q junto con 4 drivers duplicadores uP1961S. El VRM se enfría con un pequeño disipador con ventilador integrado que gira a velocidad fija. El ventilador es lo bastante silencioso, y con CPU de gama básica y media puedes desactivarlo por completo.
La disposición de PCIe también está bien pensada. Todas las ranuras de longitud completa obtienen sus líneas (lanes) del CPU (Gen 3.0), pero solo la ranura superior funciona a x16 completo; las ranuras inferiores, aunque físicamente son de longitud completa, están limitadas eléctricamente a x8. Las ranuras x1 y x4 están conectadas al chipset (Gen 2.0).
También incluye una ranura M.2 para Wi-Fi, un header J_COM y una salida de audio SPDIF, algo que no se ve muy seguido en placas chinas. Por otro lado, la placa se quedó sin conector para módulos TPM 2.0. Peor aún, tampoco tiene headers DEBUG ni J_LPC, lo que descarta cualquier intento de conectar un TPM 2.0.
Hablando de defectos, el modo de suspensión tampoco funciona, pero la mayor decepción está del lado del software.
Funciones de la BIOS
La placa corre la clásica BIOS típica de los fabricantes chinos, basada en Aptio V. No tiene modo gráfico ni soporte para mouse, pero la estructura y la navegación te resultarán familiares si ya has tenido experiencia con BIOS de American Megatrends.
La primera decepción es lo limitada que resulta la funcionalidad para una placa de esta categoría. De fábrica obtienes ReBAR, la posibilidad de cambiar la frecuencia de la memoria y soporte de bifurcación para la ranura x16… y eso es prácticamente todo. No hay acceso a los timings de la memoria, no hay forma de hacer overclock a CPU desbloqueados, y el firmware de 2024 ni siquiera incluía Secure Boot (por suerte, se agregó en la versión de 2025).
El firmware sí incluye un menú de Overclocking Feature, pero ninguna de sus opciones funciona realmente. Si intentas hacer overclock a un CPU desbloqueado desde este menú, la placa se niega a arrancar y arroja el código POST 19.
El segundo problema es que el Intel ME parece estar dañado en esta placa. Aunque esto no afecta la funcionalidad de forma directa, es muy probable que sea la razón de los tiempos de arranque notablemente más largos, incluso en comparación con otras placas X99 chinas. No queda claro exactamente cómo ni por qué pasó esto, pero no verás el ME listado en el Administrador de dispositivos. Por cierto, el mismo problema afectó a la placa predecesora, y con el tiempo se corrigió en una de las actualizaciones de firmware.
Aparte de eso, encontrarás todas las carencias habituales de las placas chinas: sensores de temperatura que no funcionan (no te asustes si ves 100+ grados en el software de monitoreo; solo los sensores de los núcleos del CPU funcionan correctamente), un sensor de consumo de energía poco preciso, varias opciones de menú que no hacen nada, una implementación de SmartFan que deja bastante que desear y un puñado de otros detalles menores sin pulir.
Todo esto lleva a una conclusión poco alentadora: a JGINYUE no le interesa demasiado llevar el software de su producto a un estándar decente. Al momento de escribir esto, la placa lleva al menos 2 años a la venta, y en todo ese tiempo lo único que hemos recibido es Secure Boot. Por suerte, flashear una BIOS modificada al menos devuelve el acceso a los timings de la memoria.
Guía sencilla para flashear la BIOS (Windows)
| BIOS version & date | Ram Timings | ReBAR | Unlocked CPU OC | Turbo Boost unlock | Undervolt | Secure Boot | Notes & Link |
|---|---|---|---|---|---|---|---|
| (08/14/2025)X99-TI D4 PLUS | - | + | - | - | - | + | Stock BIOS [Download] |
| (08/14/2025)X99-TI D4 PLUS | - | + | - | + | - | + | Stock BIOS + TBU [Download] |
| (08/14/2025)X99-TI D4 PLUS | + | + | - | - | - | + | Stock BIOS mod by Radovan Kader (Timings+IRST 14.8.2.2397) [Download] |
| (08/14/2025)X99-TI D4 PLUS | + | + | - | + | -50 mV | + | Stock BIOS mod by Radovan Kader (Timings+IRST 14.8.2.2397+TBU) [Download] |
- Descarga FPTW 9.1.10 desde esta página.
- Abre el Símbolo del sistema (Command Prompt) como administrador.
- Copia tu archivo de BIOS (
bios.binobios.rom) en la misma carpeta que FPTW. - En el Símbolo del sistema, navega hasta la carpeta de FPTW usando
cd. - Primero haz un respaldo:
fptw64 -d backup.bin - Flashea la BIOS:
fptw64 -f bios.bin
Nota: reemplaza bios.bin con el nombre real de tu archivo de BIOS. Si FPT reporta que no puede acceder a partes de la BIOS, reinicia y entra a la BIOS, luego desactiva la protección de escritura (IntelRCSetup → PCH Configuration → Security Configuration → BIOS Lock: Disable).
Después de flashear, te recomendamos restablecer la configuración o limpiar el CMOS.
Preguntas frecuentes
¿Cómo conecto el panel frontal?
La placa no arranca, pantalla negra, etc. ¿Qué debo hacer?
Consulta nuestro artículo sobre los problemas más comunes de LGA2011‑3.
¿Dónde puedo encontrar los drivers para esta placa?
La página con los drivers actuales para placas de socket 2011‑3 se encuentra aquí.
¿Hay alguna forma de controlar los ventiladores además de SmartFan?
Prueba con FanControl.
Tengo un CPU desbloqueado. ¿De verdad no hay forma de hacerle overclock?
Intenta hacer overclock con Intel XTU, pero antes aplica esta configuración de BIOS.
¿Dónde está ubicado el chip de la BIOS?
Un poco abajo y a la derecha del disipador del chipset.
No puedo instalar los drivers de audio.
Si ninguno de los drivers de audio funcionó, prueba con una instalación manual desde el Administrador de dispositivos. Para hacerlo, extrae el contenido de los archivos .cab, que puedes descargar aquí.
Conclusión
Reseña de OldRigRevive
4.0
4.6
4.4
3.0
“La JGINYUE X99-TI D4 PLUS es una placa que pudo haber sido uno de los mejores ejemplos de una build X99 china. Tiene casi todo lo que podrías querer: un chipset de nivel servidor, memoria de cuatro canales, montones de puertos y un excelente VRM. Pero todo se ve arruinado por un firmware a medio cocinar y por no tener ninguna forma de conectar un TPM 2.0. Si puedes vivir con estos defectos, seguramente esta placa te va a gustar. Si no, considera alternativas como la Machinist X99-MR9A PRO o la Machinist X99-MR9S.”
