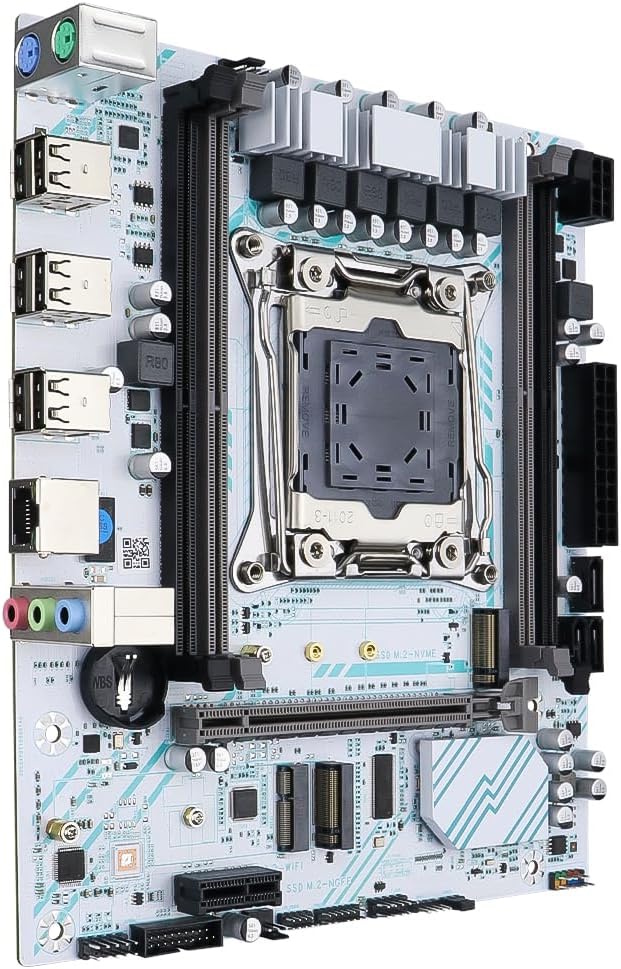

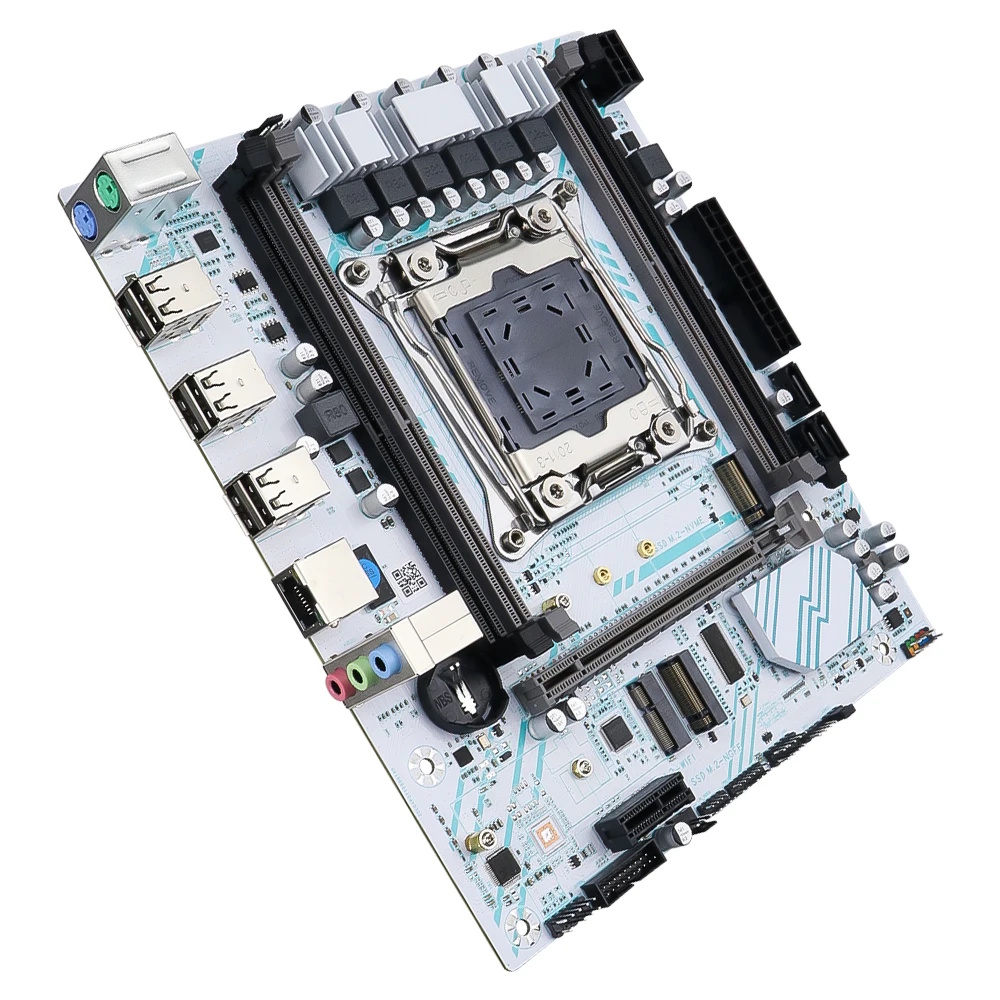

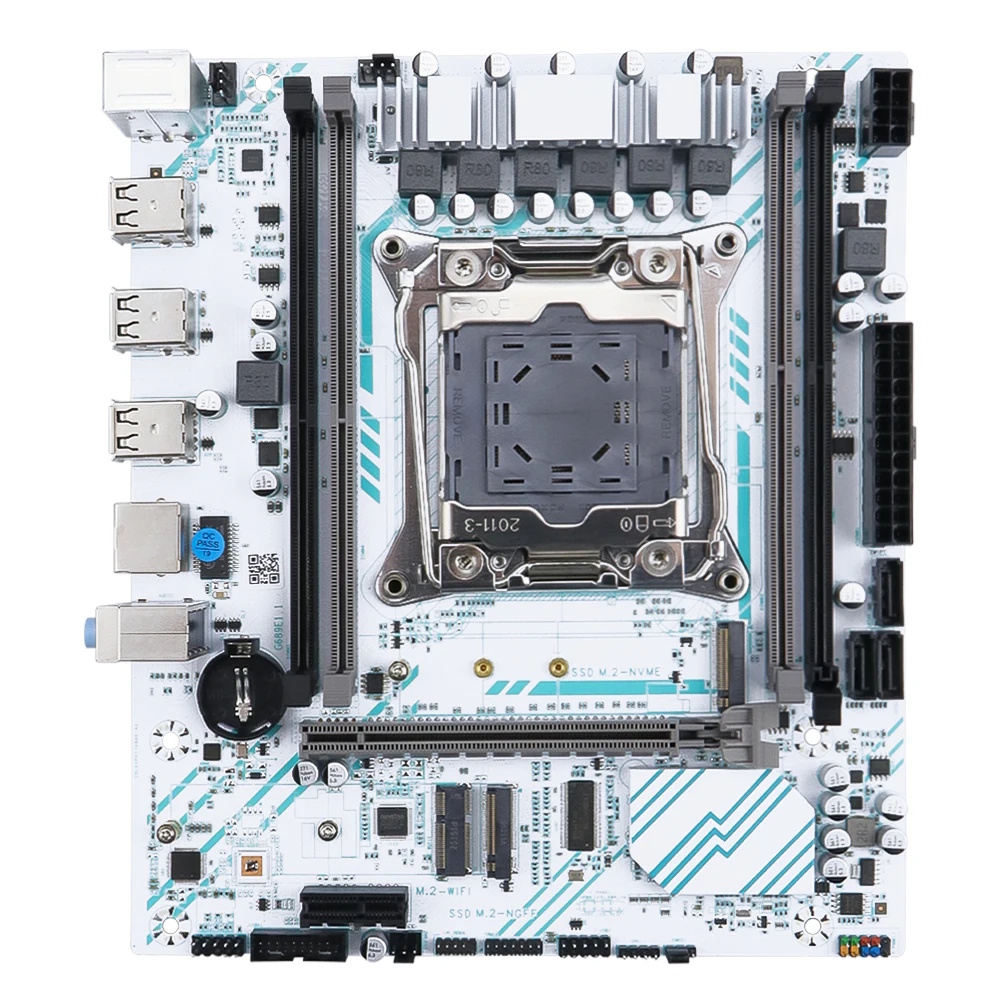

Las tarjetas marcadas como G689E1.1 son las típicas tarjetas madre ultraeconómicas para el socket 2011-3, fabricadas por GuoShuo, una gran fábrica OEM/ODM.
Como la mayoría de las tarjetas de este tipo, se venden bajo una gran variedad de marcas chinas. La más conocida es Soyo, que comercializa este modelo como SY-X99E-D4-GS.
Esta tarjeta madre pertenece a la gama más baja dentro de las X99. Si estás pensando en comprarla, ten en cuenta que aunque el precio es muy tentador, la mayoría de las veces el ahorro no vale la pena.
Los fabricantes escatiman mucho en estos modelos, por lo que es muy probable que te topes con bastantes limitaciones tanto de hardware como de software. Algunas se pueden solucionar, pero te tomará tiempo, esfuerzo y casi seguro un programador SPI.
Si para ti es importante la funcionalidad, la facilidad para actualizar el BIOS y contar con puertos modernos, es mejor invertir un poco más en opciones más sólidas como la Qiyida X99 K9s, Qiyida X99 H9s o X99-XD4.
Especificaciones
| Modelo | G689E1.1 |
|---|---|
| Socket | LGA 2011-3 |
| Chipset | HM55 / QM57 |
| Procesadores compatibles | Intel Core i7 (5000, 6000 series, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Configuración del VRM | 3 fases (6 virtuales con duplicadores) Total de MOSFETs: 12 (6 high-side + 6 low-side) |
| TDP máximo recomendado | hasta 90 W (procesadores v3) hasta 100 W (procesadores v4) |
| Memoria compatible | 4 x DDR4 DIMM (doble canal) con soporte para ECC y no ECC Capacidad máxima: 64 GB |
| Soporte para modo de suspensión | No |
| Ranuras de expansión | 1 x PCI-e x16 (Gen 3.0) 1 x PCI-e x1 (Gen 2.0) |
| Almacenamiento | 3 x SATA 2.0 1 x M.2 NVME (Gen 3.0 x4) 1 x M.2 NGFF |
| Conectores de ventilador | 1 x ventilador del CPU (4 pines) 1 x ventilador del gabinete (3 pines) |

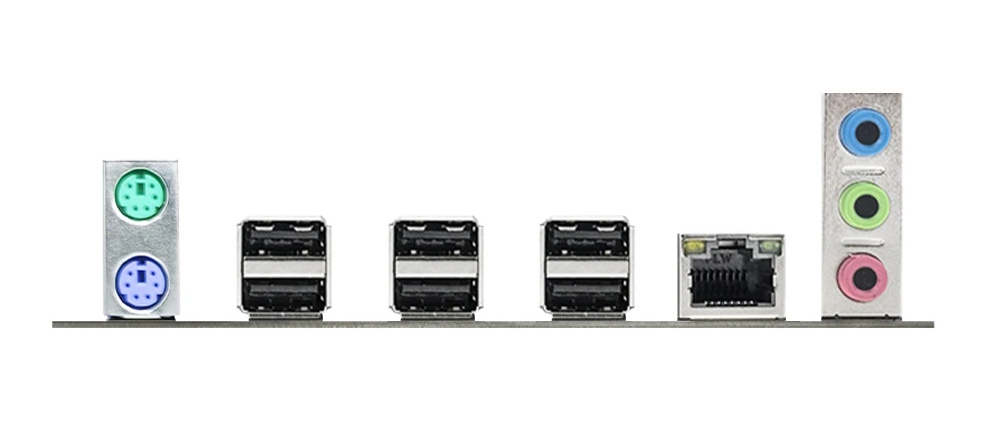

| Puertos PS/2 | 2 (mouse + teclado) |
| Puertos USB 3.0 | - |
| Puertos USB 2.0 | 6 (+ conector frontal) |
| Red | LAN Gigabit (RTL8111H) Ranura M.2 para Wi-Fi |
| Audio | 5.1 canales (ALC662) |
| Super I/O | NCT5567D-B |
| Chip del BIOS | Winbond 25Q128JVSQ |
| Conector TPM 2.0 | LPC de 14 pines estilo MSI |
| Conector JLPC1 | Sí |
| Formato y dimensiones | mATX 215 x 188 mm |
| Precio aproximado |
El modelo está construido sobre chipsets móviles de la serie 5, pensados originalmente para los procesadores Core i de primera generación. Usar un PCH tan viejo abarató el conjunto, pero dejó a la tarjeta sin soporte nativo de USB 3.0 ni SATA III.
Para compensar la ausencia de SATA rápido, la tarjeta trae dos ranuras M.2: la de arriba trabaja con unidades NVMe y está limitada a PCIe x4 Gen 3.0, mientras que la de abajo es para modelos NGFF.
La única manera de suplir la falta de USB 3.0 es con una tarjeta de expansión PCIe x1. En el PCB hay un espacio sin poblar destinado a un controlador USB 3.0 de terceros, lo que hace pensar que podrían existir revisiones de esta tarjeta con el equipamiento completo.
El subsistema de alimentación es el típico de las tarjetas de esta categoría: de la alimentación del CPU se encargan tres fases dobladas (3×2), cada una con 2 MOSFET de UBIQ, bajo un disipador pequeño. Usa tres drivers dobladores uP1961S y un controlador PWM uP1649Q. Este esquema alimenta sin problemas procesadores de gama de entrada y media, pero no está pensado para modelos tope de gama de alto consumo.
Por lo demás, la tarjeta no se distingue en nada de otros modelos económicos. Lleva el típico chip de red RTL8111, un chip de audio ALC662 (cuando hoy la mayoría de las tarjetas económicas ya trae el ALC897), un PCB bastante delgado y ni un capacitor de filtrado en la ruta de audio. A su favor: un conector TPM 2.0 y un chip de BIOS Winbond confiable.
Capacidades del BIOS
La G689E1.1 usa un BIOS de American Megatrends (Aptio V). No hay interfaz gráfica ni soporte para el mouse.
El firmware de fábrica incluye ReBAR y Above 4G Decoding, y trae soporte para módulos TPM 2.0, junto con Secure Boot (que no logré hacer funcionar). No hay acceso a los timings de la RAM, aunque esa funcionalidad sí está presente en la estructura del BIOS. Están presentes todas las carencias habituales de las tarjetas LGA2011-3 económicas: sensores de temperatura que no funcionan, sin soporte para el modo de suspensión y un control SmartFan que se limita al conector de 4 pines (el ventilador de 3 pines gira siempre al 100 %), además de varias entradas de menú que no hacen nada.
Las tarjetas madre con chipsets de la serie 5 suelen dar problemas al desactivar el CSM o activar el Secure Boot. Si te topaste con este tipo de problemas tras cambiar esos ajustes, checa nuestra guía de solución.
Cómo flashear el BIOS
Por desgracia, los chipsets de la serie 5 complican de verdad el respaldo y el flasheo. Las herramientas estándar, como la Intel Flash Programming Tool, no funcionan en estas plataformas. AFUDOS y AFUWIN solo permiten volcar la región del BIOS. El respaldo y el flasheo completos requieren un programador de hardware.
| Chipset | Versión y fecha del BIOS | Timings de RAM | ReBAR | Desbloqueo de Turbo Boost | Undervolt | Secure Boot | Soporte para TPM 2.0 | Notas y enlace |
|---|---|---|---|---|---|---|---|---|
| HM55 | X99VG Ver:002 10/27/2023 17:01:04 | - | + | - | - | + | + | BIOS original [Descargar] Esta versión tiene problemas al desactivar CSM, así que no fue posible probar Secure Boot y TPM2.0. |
Preguntas frecuentes
¿Cómo conecto el panel frontal?
La tarjeta no arranca, pantalla en negro, etc. ¿Qué hago?
Consulta nuestra guía de los problemas más comunes en LGA2011‑3.
¿Dónde consigo los drivers de esta tarjeta?
Nuestra colección actual de drivers para tarjetas con socket 2011‑3 está aquí.
¿Cómo hago el Turbo Boost Unlock (TBU) en procesadores Haswell-E (v3)?
Si no tienes un programador SPI, lo más cómodo es volcar la región del BIOS con AFUDOS o AFUWIN, modificar el volcado siguiendo nuestra guía y escribirlo de vuelta por la misma vía.
¿Cuáles son las ranuras de memoria principales?
Las negras (las más alejadas del procesador).
¿Dónde está el chip de BIOS?
Justo encima del conector Fpanel.
¿Qué módulo TPM 2.0 es compatible con esta tarjeta?
Necesitas un módulo TPM 2.0 LPC de 14 pines de MSI — por ejemplo, este.
Conclusión
Reseña de OldRigRevive
5.0
3.5
2.5
1.0
“La G689E1.1 es una X99 que cae de lleno en la categoría de «lo más barato posible». Técnicamente no es el modelo más desastroso del segmento: tiene dos puertos M.2, una ranura M.2 para Wi-Fi, soporte de TPM 2.0 e incluso un VRM que no está nada mal. Aun así, no poder desactivar el CSM ni usar Secure Boot, sumado a la falta de ajuste de los timings de memoria, hace que sea difícil de recomendar. El fabricante podría arreglarlo en un dos por tres, pero lo más probable es que te cueste trabajo hasta encontrar su sitio web, mucho menos un firmware actualizado. Úsala estrictamente bajo tu propio riesgo.”
